Vertigo Pool - Milano

Il progetto

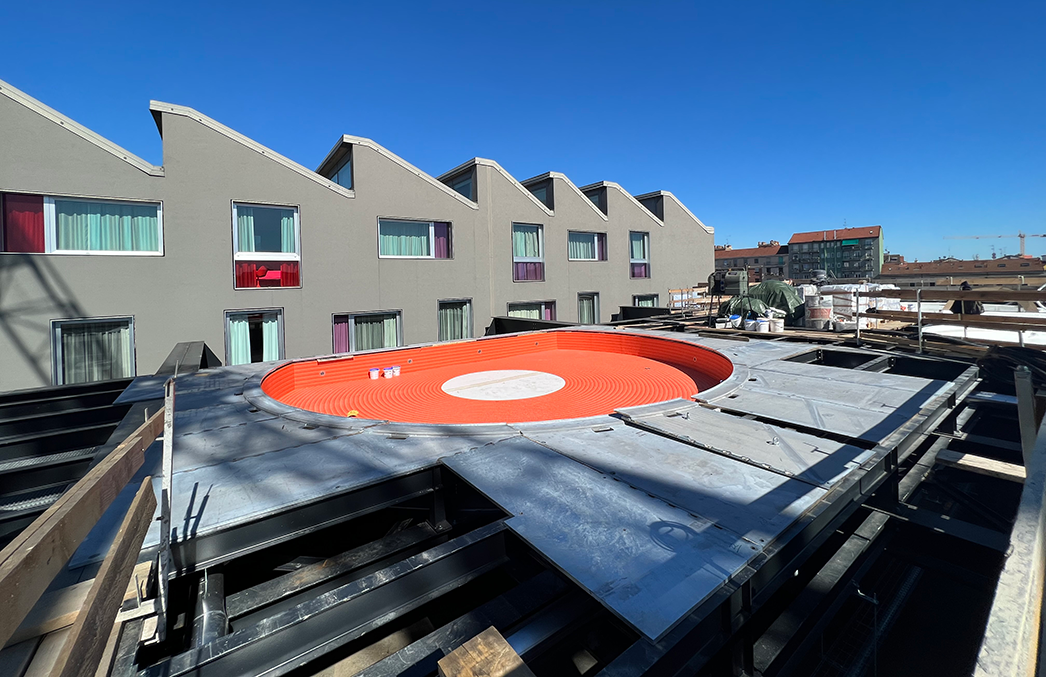

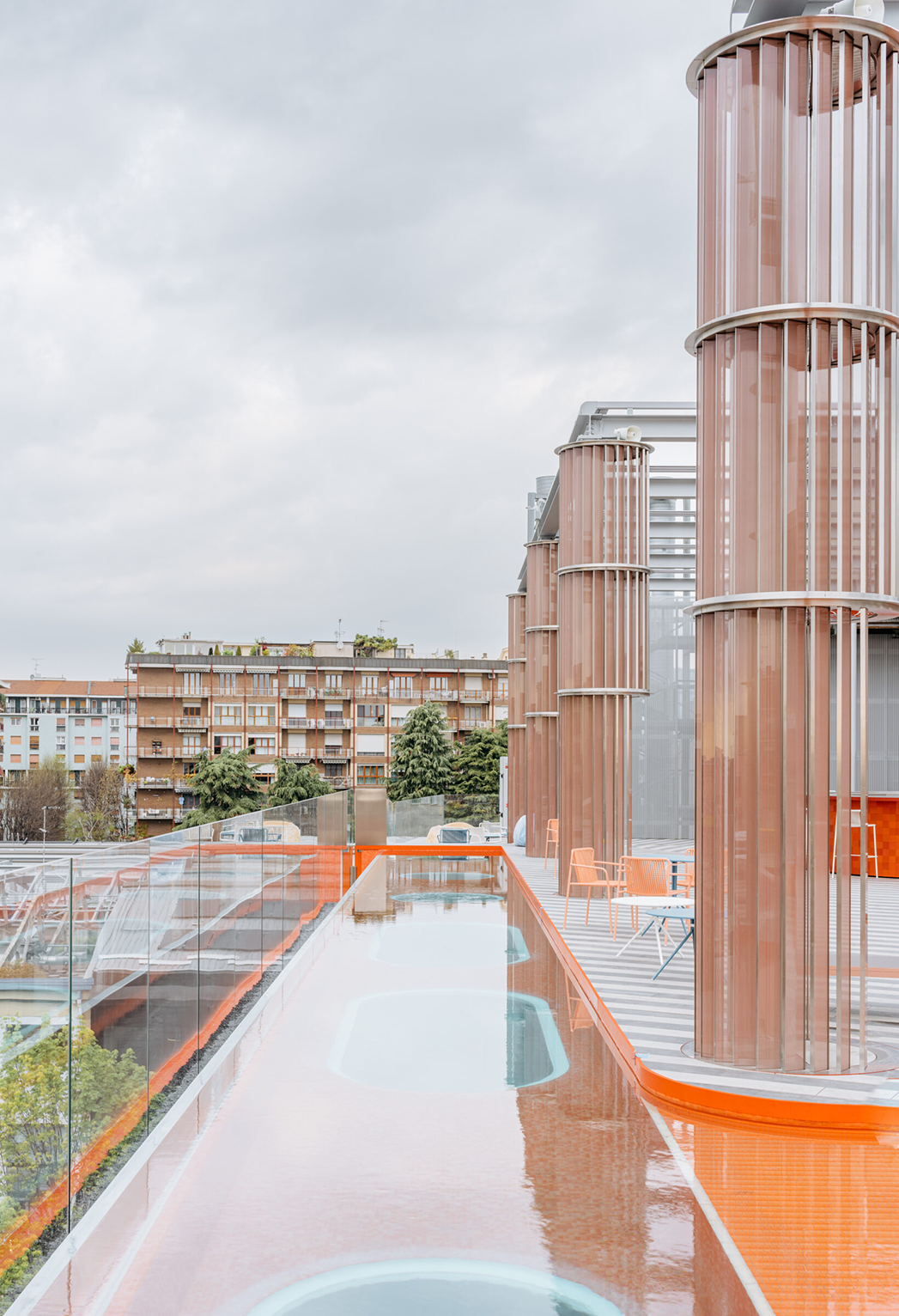

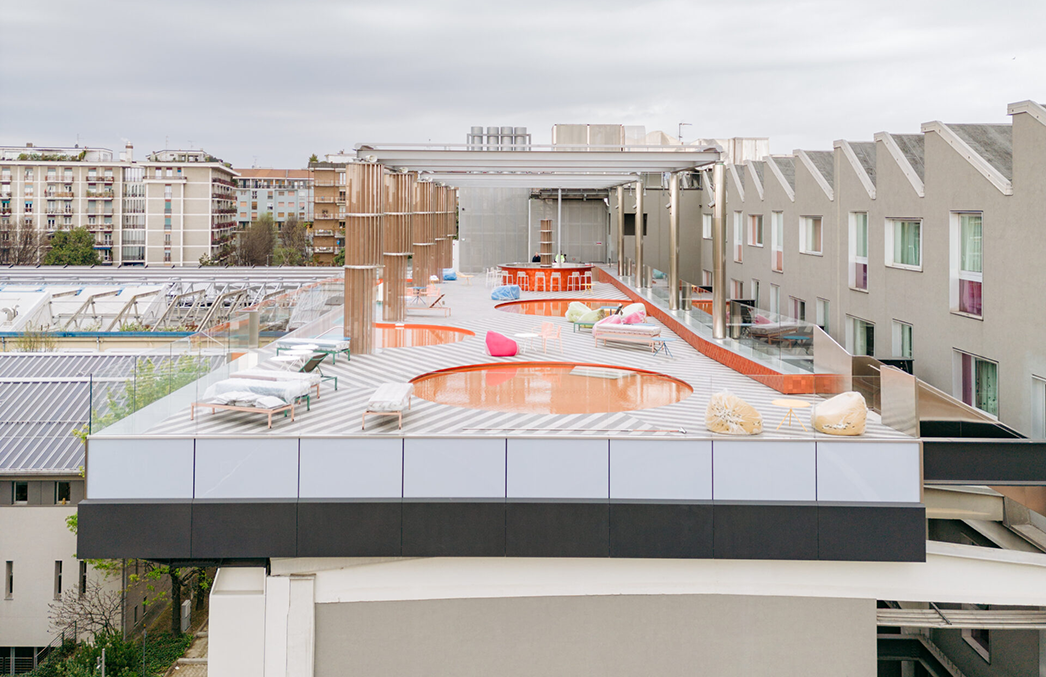

Struttura portante in acciaio realizzata nell’ambito della riqualificazione della terrazza del NH Hotel di via Tortona a Milano, per la formazione di rooftop con bar, solarium e infinity pool aggettante.

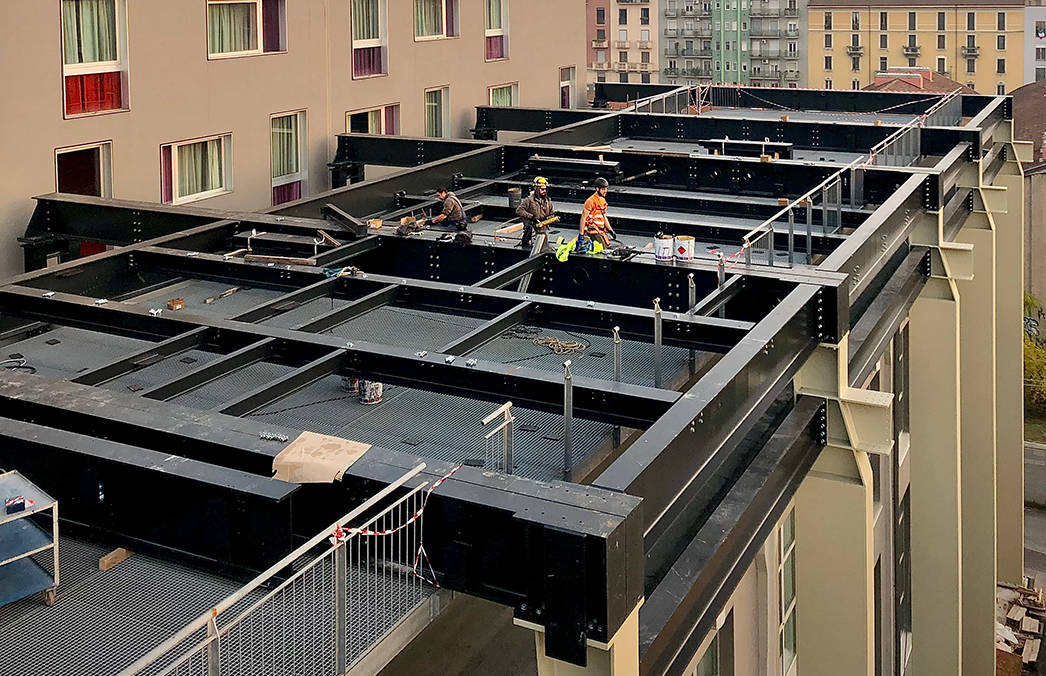

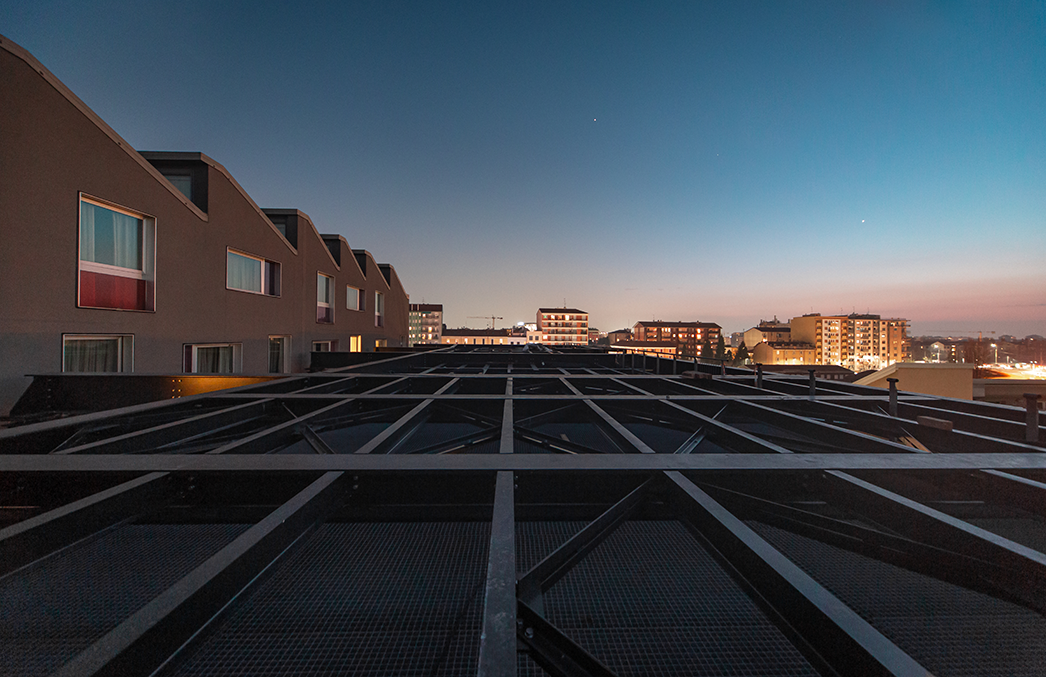

Gli elementi principali della nuova struttura sono telai in acciaio posti trasversalmente rispetto all’edificio in corrispondenza dell’orditura principale, formata da due pilastri e una trave preesistenti in calcestruzzo e conservati nel contesto. Ogni telaio è costituito da una colonna composta di tipo scatolare, sezione 1.000×500 mm, ciascuna lunga oltre 17 m e dal peso di 12 tonnellate, affiancata al pilastro esistente, e da una trave a ginocchio sostenuta da elementi formati da una coppia di HEA 800 da 18 m affiancate e in appoggio sull’edificio. Adottando appoggi scorrevoli sono trasmesse unicamente le azioni verticali mentre le azioni orizzontali, dovute a vento e sisma, sono interamente assorbite dalla nuova struttura in carpenteria metallica.

Dettagli

• Struttura in acciaio S355
• Peso: 350 ton
• Finitura: trattamento di verniciatura

Servizi e competenze

• Progettazione 3D BIM
• Disegni costruttivi
• Assemblaggio, saldatura, montaggio
